Kommentare plus Text?

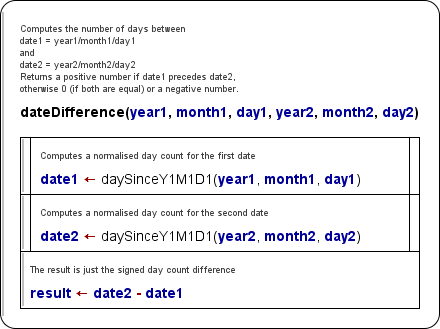

Der Anzeigemodus "Comments plus text" (Kommentare plus Text) ermöglicht es, Diagramme so darzustellen, zu drucken und zu exportieren, dass die Elemente gleichzeitig sowohl Kommentare als auch Texte anzeigen:

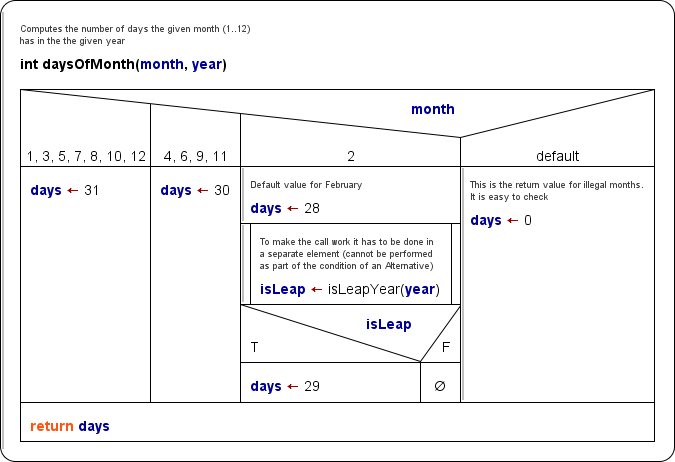

Die Kommentare werden in etwas kleinerer Schrift oberhalb des eigentlichen Elementtexts dargestellt. Dadurch vergrößern sich natürlich die Diagramme. Aufgrund der dreieckigen Form der Kopfbereiche von IF- oder CASE-Elementen könnte die Aufnahme vieler oder großer Kommentarzeilen optisch sehr unschön werden – daher wird die Form leicht angepasst: Die schrägen Kanten des Kopf-Dreiecks beginnen erst unterhalb des Kommentars, sodass der Kopfbereich nicht mehr rein dreieckig ist:

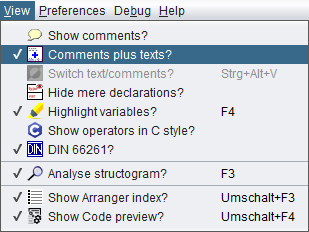

Der Modus "Comments plus text" kann ausschließlich über das Menü "View" ein- und ausgeschaltet werden (vor Version 3.32-13 befand sich der Eintrag in der unteren Hälfte des Menüs "Diagram"):

Beachten Sie, dass das Aktivieren des Modus "Comments plus text" den Anzeigemodus "Switch text/comments" deaktiviert und dessen Wirkung unterdrückt, solange "Comments plus text" eingeschaltet ist (durch erneutes Klicken des Menüeintrags). Eine zuvor vorgenommene Einstellung von "Switch text/comments" bleibt jedoch erhalten. Der deaktivierte Menüpunkt zeigt lediglich einen Tooltip, der erklärt, wie "Switch text/comments" wieder aktiviert werden kann.

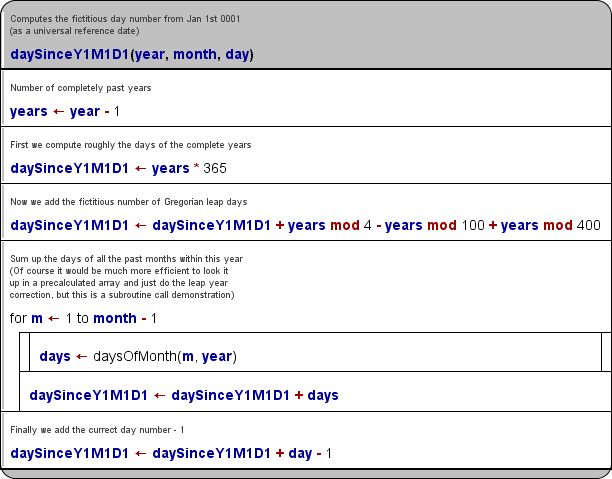

Weitere Beispiele für Diagramme im Modus "Comments plus text":
