Structorizer – Willkommen

Wir hoffen, Ihnen mit diesem Benutzerhandbuch eine ausführliche Dokumentation für Structorizer bieten zu können. Structorizer ist auf einfache Bedienung ausgelegt, hat jedoch im Laufe der Zeit eine Vielzahl von Funktionen erhalten, die einer näheren Erläuterung bedürfen.

Eine Dokumentation parallel zu einem dynamisch weiterentwickelten Produkt aktuell zu halten ist aufwändig – bitte haben Sie daher Verständnis, dass wir dies nicht gleichzeitig in mehreren Sprachen bewältigen können. Obwohl das Produkt selbst in mehrere Sprachen lokalisiert ist, gehen wir davon aus, dass für das Benutzerhandbuch Englisch für die meisten Anwenderinnen und Anwender ausreicht.

Wenn Sie an dieser redaktionellen Herausforderung mitwirken möchten, schreiben Sie uns einfach eine E-Mail – wir gewähren Ihnen dann Zugang zum CMS.

Unter den potenziellen Anwenderinnen und Anwendern von Structorizer befinden sich sowohl erfahrene Programmiererinnen und Programmierer, die Nassi-Shneiderman-Diagramme für den Algorithmenentwurf und die Dokumentation schätzen und einen komfortablen Editor benötigten, als auch absolute Anfängerinnen und Anfänger, die gerade erst verstehen, was Programmierung bedeutet, und denen empfohlen wurde, ihre ersten Schritte in Struktogrammen zu unternehmen (vgl. Anwendungsfälle). Wie kann ein einzelnes Benutzerhandbuch den Erwartungen einer so breiten Leserschaft gerecht werden? Der Hauptfokus liegt zwar darauf, die Bedienung dieser Software zu beschreiben – nicht darauf, Programmierung oder Grundlagen der Computertechnik zu lehren –, dennoch wird es häufig nötig sein, zu den Grundlagen zurückzukehren. Unser Ziel, eine akzeptable Balance zu finden, gelingt dabei nicht immer vollständig.

Falls Sie einen Abschnitt schwer verständlich finden, teilen Sie uns dies bitte per E-Mail mit oder erstellen Sie ein Issue.

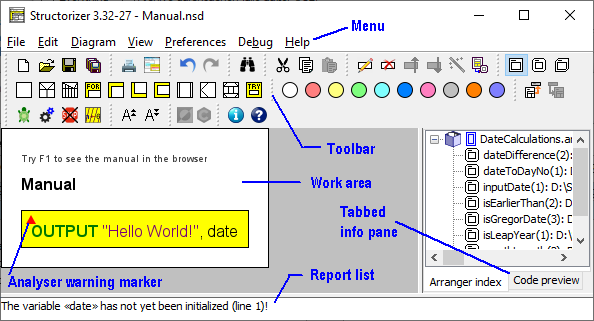

Die grafische Benutzeroberfläche (GUI) von Structorizer ist bewusst minimalistisch und einfach gehalten (siehe Abbildung unten). Sie besteht aus:

• einer Symbolleiste (Toolbar), die Schnellzugriffe auf Funktionen bietet,
• dem Menü (Menu), das die meisten Funktionen der Symbolleiste sowie weitere Möglichkeiten bereitstellt,
• dem Arbeitsbereich (Work area), in dem Sie Ihr NSD erstellen,
• der Berichtsliste (Report list), in die die Analyser-Komponente (sofern aktiviert) Warnungen zu problematischen Diagramminhalten schreibt (die betroffenen Diagrammelemente können mit einem roten oder blauen Dreieck markiert werden), sowie
• einem Info-Bereich mit Registerkarten (Tabbed info pane) auf der rechten Seite, der Folgendes anzeigt:
  • Arranger-Index (Arranger index): listet alle Diagrammgruppen, die aktuell im Arranger-Tableau gehalten werden, in lexikografischer Reihenfolge auf (pro Gruppe: zuerst Hauptprogramme, dann Unterroutinen, dann einbindbare Diagramme);
  • Codevorschau (Code preview): zeigt gleichzeitig die Übersetzung Ihres aktuellen Diagramms in die bevorzugte Exportsprache an.

(Diagramm-Arbeitsbereich, Registerkartenbereich mit Arranger-Index und Codevorschau, die jeweils aktive Registerkarte sowie die Analyser-Berichtsliste bilden einen Fokusring, durch den Sie mit der Tab-Taste im Uhrzeigersinn und mit ShiftTab entgegen dem Uhrzeigersinn navigieren können. Innerhalb des Registerkartenbereichs wechseln Sie die Registerkarte mit den Cursortasten. Berichtsliste, Arranger-Index und Codevorschau lassen sich unabhängig voneinander deaktivieren.)

Die Oberfläche wirkt schlicht und einfach – und soll es auch sein! –, doch „unter der Haube" wartet eine Fülle von Funktionalität darauf, von Ihnen entdeckt zu werden.

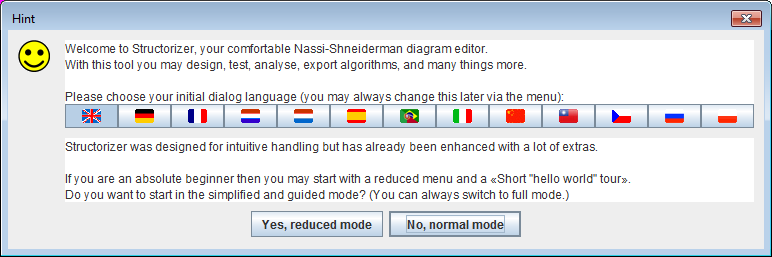

Die Dialoge sind in mehrere Sprachen lokalisiert, die Sie frei wählen können (entweder im Willkommensdialog, der beim ersten Start erscheint, oder über das Menü "Preferences › Language" (Einstellungen › Sprache)):

Falls das Verhalten des Programms von diesem Benutzerhandbuch abweicht oder eine Fehlfunktion auftritt, zögern Sie bitte nicht, dies als Issue (Fehlerbericht) zu melden. Ebenso sind funktionale Verbesserungsvorschläge auf diesem Weg willkommen, wenn Sie der Meinung sind, dass eine nützliche Funktion fehlt.
