DIN?

In DIN 66261 hat das Deutsche Institut für Normung das Erscheinungsbild von Nassi-Shneiderman-Diagrammen festgelegt. Der Menüpunkt "DIN?" (oder "DIN 66261?") schaltet eine DIN-konforme Diagrammdarstellung ein.

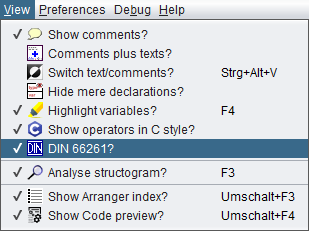

View-Menü mit aktiviertem Menüpunkt "DIN 66261?"
View-Menü mit aktiviertem Menüpunkt "DIN 66261?"

Diese Einstellung betrifft ausschließlich die FOR-Schleife, da sie der einzige Elementtyp ist, bei dem die Structorizer-Darstellung von der DIN-66261-Spezifikation abweichen kann:

FOR-Schleife gemäß DIN
FOR-Schleife gemäß DIN
FOR-Schleife nicht gemäß DIN
FOR-Schleife nicht gemäß DIN
FOR-Schleife gemäß DIN FOR-Schleife nicht gemäß DIN
FOR-Schleife gemäß DIN 66261 (Option "DIN?" aktiviert; Standard in Structorizer seit Version 3.30) FOR-Schleife nicht gemäß DIN 66261 (Option "DIN?" deaktiviert; Standard in Structorizer vor Version 3.30)

Beachten Sie auch die unterschiedlichen Symbole in Symbolleiste und Menü je nach Einstellung:

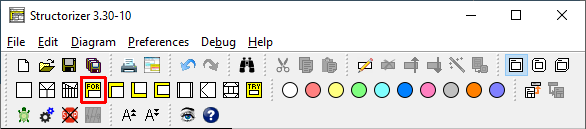

Symbol "FOR-Schleife" im DIN-Modus
Symbol "FOR-Schleife" im DIN-Modus

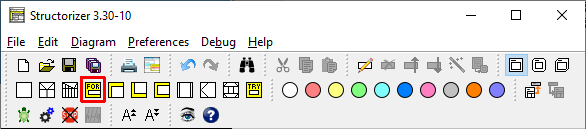

Symbol "FOR-Schleife" ohne DIN-Modus
Symbol "FOR-Schleife" ohne DIN-Modus

Hinweis: Sie können jederzeit frei zwischen DIN- und Nicht-DIN-Modus wechseln. Die Darstellung aller Diagramme wechselt sofort in den neuen Modus. Dabei handelt es sich nicht um eine Änderung der Diagramme selbst, sondern nur ihrer Darstellung.
